高效沉淀池

[ 时间:2023-05-25 ]
高效沉淀池
  • 详细信息

高效沉淀池是采用乙丙共聚、玻璃钢或聚氯乙烯蜂窝斜管,倾角为60℃,斜长1m,内切圆直径为35-50MM不等,根据水质可以改变内切圆直径,以达到佳沉淀效果。本厂可根据用户要求或原废水的试验数据来设计加工高效沉淀池,使用时一般都要投加混凝剂。斜板斜管沉淀装置是一种技术性能比较先进的固液分离设备,一般常同其它污水净化设备配套使用。

一、高效沉淀池原理

高效沉淀池采用乙丙共聚、玻璃钢或聚氯乙烯蜂窝斜管,倾角为60℃,斜长1m,内切圆直径为35-50MM不等,可根据水质可以改变内切圆直径,以达到佳沉淀效果。

设斜管沉淀池池长为L,池中水平流速为V,颗粒沉速为u0,在理想状态下,L/H=V/ u0。可见LV值不变时,池深H越浅,可被去除的悬浮物颗粒越小。若用水平隔板,将H分成3层,每层层深为H/3,在u0v不变的条件下,只需L/3,就可以将u0的颗粒去除。也即总容积可减少到原来的1/3。如果池长不变,由于池深为H/3,则水平流速可增加到3v,仍能将沉速为u0的颗粒除去,也即处理能力提高3倍。同时将沉淀池分成n层就可以把处理能力提高n倍。这就是20世纪初,哈真(Hazen)提出的浅池理论。

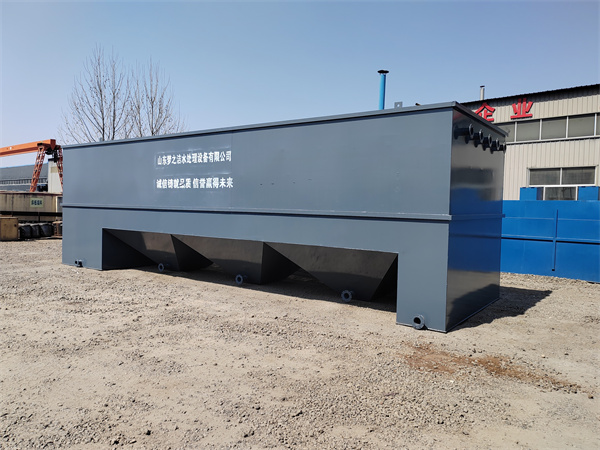

高效沉淀池

高效沉淀池是根据平流式沉淀原理,在池内增加许多斜管后,加大水池过水断面的湿周,同时减小水力半径,为此在同样的水平流速V时,可以大大降低雷诺数Re,从而减少水的紊动,促进沉淀。

另外,在泥渣悬浮层上方安装60度的斜管组件,使原水中的悬浮物、固化物或经投加混凝后形成絮体矾花,在斜管底侧表面积聚成薄泥层,依靠重力作用滑回泥渣悬浮层,继而沉入集泥斗,由排泥管排入污泥池另行处理或综合利用。上清液逐渐上升至集水管排出,可直接排放或回用。

二、高效沉淀池特点

高效沉淀池既可以作为气浮法,升化法等水工艺的配套设备,也可以单级处理多种污水。该装置内敷设了许多间隔较小的平行倾斜板或直径较小的平行倾斜管的沉淀装置,提高了沉淀效果和出水率,特别对分散性颗料的去除效果特别显著。

1、积泥可自动落入渣斗,便于排泥,降低了清渣劳动强度。

2、设有搅拌器、药剂箱和混合反应箱,对污水可同时施行混凝处理,扩大了该装置的功能。

3、占地面积小,仅为平流式沉淀池长度的1/4,沉淀效率可提高3-5倍。用了层流原理,提高了沉淀池的处理能力;缩短了颗粒沉降距离,从而缩短了沉淀时间;增加了沉淀池的沉淀面积,从而提高了处理效率。

高效沉淀池

三、高效沉淀池的应用

高效沉淀池广泛使用于工业废水、生活污水、有色金属加工废水的处理,电厂、锅炉房水力除尘废水的处理,煤气站洗涤水的处理,生化水的处理和给水净化的预处理:

1、电镀废水中含多种金属离子的混合废水、铬、铜、铁、锌、镍等去除率均在90%以上,一般电镀废水经处理后均可达到排放标准。

2、煤矿、选矿废水可使浊度在500-1500毫克/升降至5毫克/升。

3、印染、漂染等废水色度去除率70-90%COD去除50-70%

4、制革、食品等行业废水大量有机质的去除,COD去除率50-80%,杂质固体去除率90%以上。

5、化工废水的COD去除率60-70%,高效沉淀池色度去除60-90%,悬浮物达排放标准。

高效沉淀池

四、设计参数

1、斜板(管)之间间距一般不小于50mm,斜板(管)长一般在1.0-1.2m左右;

2、斜板的上层应有0.5-1.0m的水深,底部缓冲层高度为1.0m。斜板(管)下为废水分布区,一般高度不小于0.5m,布水区下部为污泥区;

3、池出水一般采用多排孔管集水,孔眼应在水面以下2cm处,防止漂浮物被带走;

4、废水在斜管内流速视不同废水而定,如处理生活污水,流速为3-5mm/s

5、斜板()与水平面呈60°角,斜板净距(或斜管孔径)一般为80100mm

斜管沉淀池是指在沉淀区内设有斜管的沉淀池。组装形式有斜管和支管两种。在平流式或竖流式沉淀池的沉淀区内利用倾斜的平行管或平行管道(有时可利用蜂窝填料)分割成一系列浅层沉淀层,被处理的和沉降的沉泥在各沉淀浅层中相互运动并分离。

更多关于沉淀池的相关资料,可关注公司网站(www.wfmzjhb.com)!
